——基于HXGE電力數據采集網關的10KV開閉所數字化改造實踐
一、 行業背景與挑戰：智能配電網的關鍵一環
在新型電力系統和智能電網的建設浪潮中，作為配電網核心節點之一的電力開閉所，其智能化水平直接關系到區域供電的可靠性與運維效率。開閉所，作為連接變電站與最終用戶的樞紐，承擔著電能分配、電壓轉換（常見10KV等級）和線路保護的重任，堪稱配電網的“神經末梢”。然而，傳統開閉所普遍面臨設備孤島運行、數據無法實時上傳、運維依賴人工巡檢等痛點，難以滿足現代樓宇、工業園區等高負荷密度區域對用電質量和連續性的苛刻要求。
實現對開閉所內部關鍵設備——如低壓饋線柜中的智能電表、線路上的綜合保護裝置（綜保）的實時監控與數據融合，是打通配電網“最后一公里”信息壁壘、實現配網自動化和無人值守的必由之路。
二、 項目需求分析：數據融合與協議轉換的雙重挑戰
本次項目位于南方某城市的商業核心區，旨在為一座大型商業大廈的穩定運營提供可靠電力保障。該10KV開閉所的智能化監控系統建設，面臨著以下具體且復雜的挑戰：
多源異構數據采集： 系統需對接現場150塊威勝三相智能電表，實時采集高精度的電流、電壓、有功/無功功率、功率因數等核心電能參數。
雙向協議轉換與轉發：
上行鏈路（電表→綜保后臺）： 需要將威勝電表遵循的電力行業標準 DL/T645-2007 通信規約，轉換為南自綜保系統能夠識別的 IEC 60870-5-103 規約，實現精確的遠程自動抄表功能。
下行鏈路（綜保→樓宇監控）： 需同步采集南自NED500系列綜保裝置的關鍵遙信量（如開關狀態、故障信號）和遙測量（電流、電壓、功率因數等），并將其通過標準的 Modbus TCP 協議，高效、安全地轉發給上層的樓宇自控系統，實現跨系統的數據共享與聯動。
高可靠性與抗干擾能力： 開閉所內電磁環境復雜，要求數據采集和通信必須具備極強的抗干擾能力，確保數據傳輸的實時性和準確性，為上層決策提供可靠依據。
三、 解決方案：HXGE電力數據采集網關——開閉所監控的智慧核心
為應對上述挑戰，本項目核心采用了宏達信諾HXGE系列電力數據網關作為數據交互與協議轉換的中心樞紐。該系列網關是集數據采集、協議轉換、邊緣計算和智能通信于一體的自動化信息綜合管理設備，完美契合了電力開閉所對高性能通信管理設備的需求。
1. 強大的協議庫與定制開發能力
HXGE系列電力網關內置了豐富的工業通信協議庫，不僅原生支持 Modbus RTU、Modbus TCP、IEC60870-5-104、OPC DA/UA 等主流協議，更關鍵的是，其具備靈活的協議定制開發能力。針對本項目，我們專門開發了DL/T645-2007 采集驅動和 IEC 60870-5-103 轉發驅動，確保了網關能與威勝電表和南自綜保后臺無縫對接，打通了數據流通的壁壘。
2. 多接口設計與靈活的組網方案
HXGE系列電力采集網關提供豐富的串口（RS232/RS485）、以太網口及CAN口，能夠同時連接和管理現場所有串口設備（150塊電表）和網絡設備（NED500綜保）。在本項目中，其作用如下：
數據采集層： 通過RS485總線，以DL/T645-2007協議輪詢采集所有威勝電表的數據。
協議處理層： 內置的“協議轉換引擎”將采集到的電表數據實時解析、重組，并封裝為南自103協議報文。
數據轉發層：
通過以太網口，將處理后的電表數據以103協議格式主動上報至南自綜保后臺。
同時，通過另一個獨立的網絡通道，采集NED500綜保的數據，并以Modbus TCP Server的方式，響應上層樓宇監控系統的數據請求。

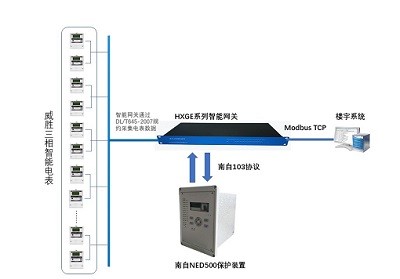

系統架構圖：
四、 項目實施與關鍵技術要點
為確保系統長期穩定運行，項目實施過程中嚴格遵循了工業現場的施工規范：
總線拓撲優化： 針對每路RS485總線掛載多臺電表的情況，在總線末端電表的通信線上并聯 120Ω終端電阻，有效消除信號反射，保證長距離、多節點通信的穩定性。
信號隔離與抗干擾： 全部RS485通信線采用帶屏蔽層的雙絞線，并實施單點接地，極大降低了開閉所內強電磁環境對數據通信的干擾，保障了數據采集的準確無誤。
設備選型與部署： HXGE系列電力網關采用工業級寬溫設計，支持DIN導軌安裝，可直接部署于開關柜內或控制室內，適應惡劣的工業環境。
五、 方案價值與總結
基于宏達信諾HXGE系列電力數據采集網關構建的開閉所智能監控系統，成功實現了對開閉所內所有智能設備（電表、綜保）的全方位監控，帶來了顯著的價值提升：
實現無人值守，降低運維成本： 系統全面、實時地采集遙測、遙信數據，運維人員在中控室即可掌握開閉所全局運行狀態，替代了低效的人工現場抄表和巡檢。
打破信息孤島，提升數據價值： 解決了不同廠商、不同協議設備之間的互聯互通難題，將底層設備數據與上層綜保后臺、樓宇管理系統無縫融合，為能源管理和優化提供了數據基礎。
增強故障預警，提高供電可靠性： 管理人員可隨時隨地通過遠程管理平臺查看開閉所運行狀況，一旦發現異常（如電流越限、開關變位），系統能快速響應，輔助運維人員及時處理，將事故消滅在萌芽狀態。
高度開放性與可擴展性： HXGE系列網關不僅解決了當前需求，其豐富的接口和協議庫也為未來接入更多智能設備（如溫濕度傳感器、攝像頭、直流屏等）預留了空間。其支持的無線傳輸、遠程配置等功能，更為構建大規模的電力物聯網感知層奠定了堅實基礎。
本次項目的成功落地，不僅精準滿足了商業大廈對高可靠性用電監控與精細化能源管理的迫切需求，更通過實現開閉所的數字化、無人化值守，顯著降低了人力運維成本，提升了故障響應速度。該方案依托宏達信諾HXGE系列工業智能網關強大的協議轉換與數據融合能力，為存量開閉所的智能化改造提供了一個兼具高性價比、強兼容性與極佳穩定性的典范。它不僅成功打通了從設備層到管理層的數字鏈路，更為同類型10KV開閉所融入智能配電網、邁向“源網荷儲”一體化互動奠定了堅實的技術基礎。
