——邁向智慧能源：HXGE電力智能網關引領配電室監控智能化升級
一、行業痛點：傳統配電室運維的“隱形的挑戰”
配電室作為電力供配網絡的“神經末梢”，直接連接著工廠、樓宇、數據中心等終端用戶，其運行穩定性關乎生產安全與經營 。然而，隨著設備老化與配電室數量激增，傳統以人工巡檢為主的運維模式正面臨四大“隱形挑戰”：
1. 信息孤島，響應嚴重滯后
溫濕度、水浸、煙感、電氣參數等關鍵數據依賴人工定期抄錄，無法實時匯聚。異常發生時，往往等到設備停機或跳閘后才被發現，造成不可估量的經濟損失。某制造企業曾因配電室電纜溝積水未能及時發現，導致短路停電，生產線停擺長達6小時。
2. 隱性風險，肉眼難以察覺
電纜溝緩慢積水、開關柜觸點溫升、局部放電、絕緣劣化等隱患無法通過人工巡檢及時發現。這些“看不見的風險”正是電氣火災和大面積停電的主要誘因。據統計，超過60%的配電室故障在發生前均有可監測的征兆，但傳統模式無法捕捉。
3. 分布零散，運維成本高企
配電室往往分布廣泛——工廠各車間、樓宇地下室、園區不同角落。人工巡檢覆蓋率低，且需配備多名電工輪班；紙質記錄難以追溯，巡檢質量參差不齊，導致運維管理效率低下，人力成本卻居高不下。
4. 數據沉睡，價值難以挖掘
即使安裝了智能儀表，大量運行數據也僅用于實時監視，缺乏深度的能效分析、趨勢預測和故障診斷。數據“采而不用”，無法指導精細化運維和節能改造。
破局之道：面對上述痛點，單純的設備連接已難以支撐智能化需求，配電室亟需構建一套集數據采集、邊緣計算、智能診斷與遠程控制于一體的綜合監控體系，實現從“啞設備”向“會思考的數字化單元”演進。基于這一目標，宏達信諾推出了以HXGE-6XXX電力物聯網網關為核心的智能監控解決方案，通過“數據采集—邊緣計算—云端協同”的一體化架構，推動配電室全面邁向數字化與智能化。
二、系統概述：構建“端-邊-云”一體化感知網絡
宏達信諾配電室智能監控系統深度融合工業物聯網、邊緣計算與大數據技術，構建起標準化的“端-邊-云”分層分布式架構。通過部署在設備側的HXGE系列工業智能網關，實現對現場各類“啞設備”的協議解析與數據采集，并借助邊緣計算能力在本地完成數據清洗、邏輯判斷與實時響應，從而將原本孤立的電氣設備、環境傳感器及安防設施，重塑為可全面感知、可遠程控制、可主動預警的數字化智能單元。

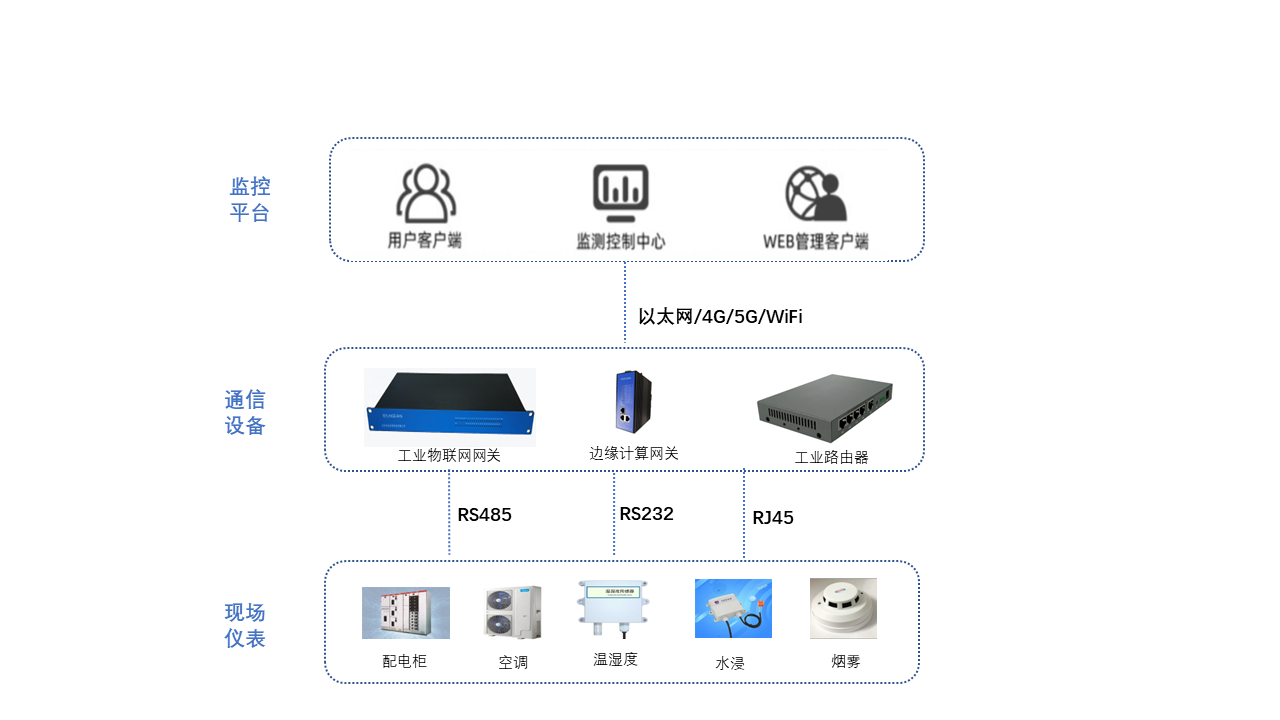

系統架構三層解析
1. 儀表層
負責前端數據的精細化采集。通過在配電柜內部署多功能電表、溫濕度傳感器、水浸傳感器、SF6/O2氣體探測器、煙霧探測器、無線測溫傳感器、局放監測裝置等設備，實時監測電流、電壓、功率因數、電纜溝水位、環境溫濕度、有害氣體濃度、開關觸點溫度、局部放電特征等參數。所有數據通過Modbus RTU、DL/T 645、無線傳感網絡等協議匯聚至通信層。
2. 通信層
此乃系統的“中樞神經”，核心設備為宏達信諾HXGE-6XXX系列工業數據采集網關。網關具備強大的邊緣計算能力：
向下兼容：通過RS485/RS232、以太網等接口，兼容Modbus、IEC 60870-101/102/103/104、IEC 61850、DL/T 645、BACnet等電力與樓控行業主流規約。
向上傳輸：支持MQTT、OPC UA、HTTP等物聯網協議，通過5G/4G/WiFi/光纖等方式將處理后的數據安全上傳至云端或管理平臺。
本地處理：內置邊緣計算引擎，可在網關側完成數據規整、異常清洗、閾值判斷、邏輯聯動，實現毫秒級本地響應。
3. 管理層
作為“決策大腦”，管理層通過可視化監控平臺直觀展示配電室的3D拓?fù)鋱D、實時數據儀表盤及告警信息。平臺核心功能包括：
多站集中管理：一張圖查看所有配電室運行狀態
歷史數據分析：趨勢曲線、能耗統計、對比分析
報表自動生成：運行日報、月報、異常事件報表
移動APP推送：告警信息實時推送至手機，支持遠程確認與處置
視頻聯動：告警發生時自動調取現場畫面輔助復核
基于以上這些核心功能，管理層得以真正實現數據驅動決策，足不出戶即可全方位掌控所有配電室的運行全局。
三、深度應用：五大智能化場景重塑配電運維
依托HXGE系列工業物聯網網關強大的協議轉換與邊緣計算能力，本方案在多個實際應用場景中發揮關鍵作用，從單一的數據采集升級為場景化的智能閉環。
場景一：全方位動力環境監測（動環監控）
痛點：配電室溫濕度過高導致設備絕緣下降；電纜溝積水引發短路；通風不良造成有害氣體積聚。
解決方案：
實時監測配電室環境參數：溫濕度、積水水位、SF6/O2濃度、煙感狀態。
智能聯動機制：當電纜溝液位超限，網關立即上傳報警并自動控制水泵啟動排水；當溫濕度超出閾值，系統自動調節空調或風機啟停；當SF6濃度超標，自動啟動排風機并語音告警。
價值：杜絕凝露、積水、有害氣體帶來的安全隱患，保障設備絕緣安全與人員進出安全。
場景二：電氣設備狀態在線診斷（預測性維護）
痛點：開關柜母排過熱、斷路器觸點老化、局部放電等隱患難以察覺，往往引發突發故障。
解決方案：
對接無線測溫傳感器及局放監測裝置，HXGE電力物聯網網關實時采集開關柜母排溫度、電纜接頭溫度、斷路器觸點狀態、局部放電幅值及相位特征。
AI邊緣分析：網關內置劣化趨勢算法，當監測到溫度持續攀升或局部放電特征出現時，系統在設備故障萌芽階段發出預警（如“2號開關柜C相母排溫度異常上升，建議安排檢修”），并給出故障類型初步判斷。
價值：實現從“計劃檢修”到“預測性維護”的跨越，避免非計劃停機，延長設備壽命。
場景三：智能安防與消防聯動（閉環處置）
痛點：門禁非法闖入無法及時察覺；煙霧報警后無法快速確認現場情況，延誤處置時機。
解決方案：
門禁系統、紅外入侵探測器、煙感探頭接入HXGE網關。
感知-報警-復核-處置閉環：當門禁非法闖入或煙霧報警觸發時，網關立即上傳告警至平臺，同時通過協議聯動視頻監控系統，自動調取附近攝像頭畫面推送到監控中心及運維人員手機。運維人員遠程核實后，可遠程下達聲光報警驅離或通知安保人員處置。
價值：變被動報警為主動閉環，提升安防響應效率，防止誤報、漏報。
場景四：能效分析與需量管理（節能降本）
痛點：企業用電成本高，但無法精細分析各回路能耗；需量電費占比大，卻缺乏有效管控手段。
解決方案：
通過多功能電表采集各饋線回路的電壓、電流、功率、電能、需量等參數。
能效分析：平臺自動生成能耗分項計量報告，識別高耗能設備和不合理用電時段，為節能改造提供數據支撐。
需量預警：網關實時計算當前需量值，當接近需量設定閾值時，系統提前預警，提示運維人員調整大功率設備啟停時序，避免因需量超限產生高額基本電費。
價值：幫助企業降低電費支出，提升能源利用效率，助力“雙碳”目標。
場景五：視頻巡檢與環境聯動（遠程巡檢）
痛點：人工巡檢頻次低、耗時長，且難以覆蓋所有細節。
解決方案：
將配電室高清攝像頭接入系統，與HXGE網關實現數據與視頻的雙向聯動。
智能巡檢策略：運維人員在監控中心即可遠程調取任意配電室實時畫面，查看儀表讀數、開關狀態、環境情況。系統支持定時抓圖與錄像，自動比對儀表讀數變化。
告警視頻聯動：當任一傳感器觸發告警，系統自動彈出關聯視頻畫面，輔助快速判斷是否為真實故障（如煙霧報警后查看是否有明火，門禁報警后查看入侵者）。
價值：大幅降低現場巡檢頻次，實現“無人值守、遠程巡檢”，提升運維效率。
四、核心價值：宏達信諾HXGE系列電力數據采集網關的獨特優勢
在復雜的工業環境中，設備的穩定性與安全性至關重要。宏達信諾HXGE-6XXX系列電力采集網關憑借卓越的硬件設計與軟件能力，成為配電室無人值守改造的理想選擇：
1. 工業級高可靠性，無懼惡劣環境
全金屬外殼，IP30防護等級，無風扇散熱設計
支持-20~70℃寬溫工作，適應配電室冬夏巨大溫差
具備電源隔離、浪涌保護及ESD靜電防護，無懼強電磁干擾
2. 協議轉換利器，打破數據孤島
內置海量電力規約庫，無縫兼容Modbus、IEC 60870-101/102/103/104、IEC 61850、DL/T 645、BACnet等主流及行業專用協議
支持私有協議二次開發，快速適配老舊設備
徹底打破新舊設備間的協議壁壘，實現全廠數據統一匯聚
3. 邊緣智能與自愈能力，保障數據連續性
配備硬件看門狗，支持?jǐn)嗑W(wǎng)續傳與自動重連
可在網關本地執行數據清洗、異常判斷、邏輯聯動，即使網絡中斷也不影響關鍵數據的連續性
內置存儲空間，支持長達30天的歷史數據本地緩存
4. 極簡接入與遠程運維，降低實施成本
支持5G/4G/WiFi/有線以太網多種方式上云，靈活適配現場網絡條件
具備遠程調試與固件升級功能，無需技術人員到場即可完成配置更新
極大降低了現場實施與后期維護的差旅成本
五、客戶案例：某大型制造企業配電室智能化改造實錄
1. 背景：從被動搶修到主動預警的轉型需求
某汽車零部件制造企業擁有12座配電室，分布在三個廠區。其中：
大型主配電室2座（每座負責一個廠區的主供電，配備多臺變壓器、數十個出線回路）
中型分配電室4座（負責車間級供電，變壓器1-2臺，回路10-20個）
小型終端配電室6座（負責特定設備或區域供電，回路較少）
長期以來，配電室運維依賴人工巡檢模式：8名電工三班輪換，既要負責日常巡檢，又要隨時應對突發搶修。然而，受限于配電室分散、巡檢頻次有限，運維人員往往在故障發生后才被動響應。據統計，改造前每月發生2-3起設備異常事件（包括跳閘、越限報警、設備異常等），從異常發生到被發現往往需要數小時甚至等到下一巡檢周期，平均處理時間約4小時，對生產連續性造成明顯影響。
2. 方案部署：端邊云一體化的智能監控體系
為徹底改變被動運維局面，企業引入宏達信諾智能配電室監控解決方案，根據各配電室規模與監測需求，差異化部署感知設備：
配電室類型 | 數量（座） | 電表（塊） | 無線測溫（只） | 溫濕度（只） | 水浸（只） | 煙感（只） | 門禁（套） |
大型主配電室 | 2 | 11 | 25 | 3 | 1 | 4 | 1 |
中型分配電室 | 4 | 7 | 10 | 3 | 1 | 4 | 1 |
小型終端配電室 | 6 | 3 | 5 | 1 | 1 | 2 | 1 |
合計 | 12 | 68 | 120 | 24 | 12 | 36 | 12 |
設備數量統計：
多功能電表60塊：覆蓋所有進線、出線回路及關鍵設備，實時監測電壓、電流、功率、需量等參數
無線測溫探頭120只：重點部署在開關柜動靜觸頭、電纜接頭、母線連接處等易發熱點位
環境傳感器：溫濕度24只、水浸12只、煙感36只，確保各配電室環境狀態全面感知
門禁12套：每個配電室1套，實現進出管控與非法闖入告警
每個配電室部署1臺HXGE-6XXX工業網關，作為數據匯聚與邊緣計算核心，統一接入各類設備，并對接企業現有視頻平臺，實現數據與視頻的深度融合。
3. 改造效果：可量化、可驗證的價值提升
經過6個月的穩定運行，企業配電室運維模式實現根本性轉變，各項關鍵指標顯著優化：
指標 | 改造前 | 改造后 | 提升幅度 |
運維人員配置 | 8人三班輪換（含應急搶修） | 2人白班遠程值守 + 夜間無人值守（告警響應） | 人力成本降低75% |
異常發現時間 | 數小時至下一巡檢周期（平均4-8小時） | 30秒內預警推送 | 響應效率提升90%以上 |
月均異常事件 | 2-3次（含已發生故障） | 0.5次（均為隱患預警，未發展為實際故障） | 故障率降低80% |
電費成本 | 無精細化管理手段 | 通過需量管理及峰谷優化，年節約電費約28萬元 | 能效提升8-12% |
4. 客戶反饋：從“怕半夜來電”到“省心又省錢”
“以前最怕半夜接到配電室報警電話——往往已經是跳閘停電了。現在手機APP推送的告警，多數是溫度異常、電流越限這類預警信息。配合現場視頻確認，90%的問題在萌芽階段就能遠程處置，只有極少數需要跑現場。HXGE電力網關幫我們真正實現了從‘被動搶修’到‘主動預警’的轉變，省心又省錢。” —— 該企業設備動力部負責人
5. 案例小結
本案例印證了宏達信諾智能配電室監控解決方案在復雜工業環境下的實際成效：通過HXGE-6XXX電力數據采集網關構建的端邊云協同體系，企業不僅實現了人力成本的顯著降低和故障響應效率的大幅提升，更收獲了可量化的能效收益，為同類制造企業的配電室無人化、智能化改造提供了可復制的實踐樣本。
六、結語：邁向智能、低碳的未來配電
宏達信諾配電室智能監控系統解決方案，不僅僅是將數據從線下搬到線上，更是通過電力物聯網網關的邊緣智能能力，讓數據在源頭產生價值。它有效解決了人工巡檢效率低、響應慢的痛點，為配電室的無人值守、安全運行和能效優化提供了堅實的技術底座。
在構建新型電力系統與踐行“雙碳”目標的時代浪潮中，宏達信諾將依托HXGE系列工業物聯網網關的核心技術，以更強大的邊緣計算能力與協議兼容性，賦能企業重塑配電管理模式，加速邁向綠色、安全、高效的智慧能源未來。
